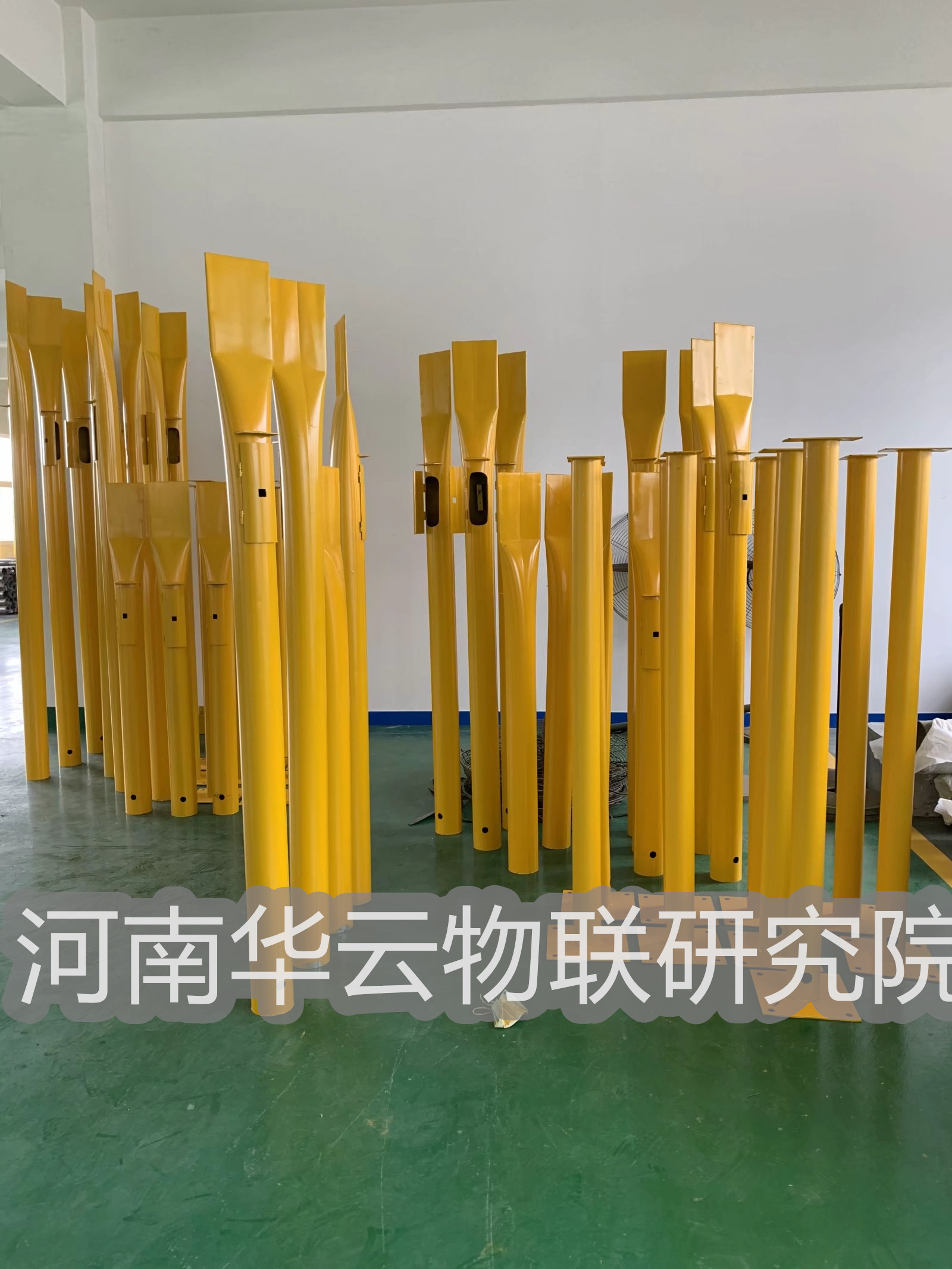

  智能测试桩由标志桩、桩座和保护电位检测仪组成，其特征在于标志桩设为圆柱形或矩形，其底部周长大于上部周长，桩座为圆形或矩形，桩座内设有保护电位监测仪，在桩座周侧设有保护电位监测仪的两个接线柱，其中一个接监测探头，另一个接被监测管线上的监测点，标志桩中心设有接收发射极，并稍露出标志桩顶部，其极与保护电位监测仪内的GPRS通讯模块电路相接，在保护电位监测仪上设有GPRS通讯模块的接口，直接与现场直接采集的电脑笔记本联接，桩座内装有干电池和蓄电池两路供电，且在标志桩顶部设有蓄电池充电接口。
电路由测试探头、管道保护电位、电位传感器、电位变送器、采样控制单元、存储器、GPRS通讯模块，电池电源和MOSFET开关组成，且测试探头、管道保护电位、电位传感器、电位变送器、采样控制单元和GPRS通讯模块逐序相联，采样控制单元与存储器相联，电池电源与MOSFET开关相联，MOSFET开关分别与采样控制单元和GPRS通讯模块相联。
油气集输管道阴极保护智能测试桩在油气集输管道上根据土壤物理特性布置若干个，且埋在土中，只露出桩头和接收发射极。
阴极保护智能测试桩优点：
1、智能测试桩由标志桩、桩座和保护电位检测仪组成，其特征在于标志桩设为圆柱形或矩形，其底部周长大于上部周长，桩座为圆形或矩形，桩座内设有保护电位监测仪，在桩座周侧设有保护电位监测仪的两个接线柱，其中一个接监测探头，另一个接被监测管线上的监测点，标志桩中心设有接收发射极，并稍露出标志桩顶部，其极与保护电位监测仪内的GPRS通讯模块电路相接，在保护电位监测仪上设有GPRS通讯模块的接口，直接与现场直接采集的电脑笔记本联接，桩座内装有干电池和蓄电池两路供电，且在标志桩顶部设有蓄电池充电接口。
电路由测试探头、管道保护电位、电位传感器、电位变送器、采样控制单元、存储器、GPRS通讯模块，电池电源和MOSFET开关组成，且测试探头、管道保护电位、电位传感器、电位变送器、采样控制单元和GPRS通讯模块逐序相联，采样控制单元与存储器相联，电池电源与MOSFET开关相联，MOSFET开关分别与采样控制单元和GPRS通讯模块相联。
油气集输管道阴极保护智能测试桩在油气集输管道上根据土壤物理特性布置若干个，且埋在土中，只露出桩头和接收发射极。
阴极保护智能测试桩优点：
1、智能测试桩的主要部分全部埋在地下、防水设计、运行稳定、安全可靠；
2、智能测试桩能够测量埋地管网相对于参比电极的阴极保护电位，支持遥测采集数据和现场直接采集两种方式。
3、监测系统通过智能测试桩的内置天线实现阴极保护电位的遥测通讯，可通对蓄电池充电实行连续服役测量；同时备有可更换的干电池供电方式。
4、监测系统能够实时监测埋地管网对参比电极的电压及其分布规律，并能够给出每天、每月、每年以及任意的时间段内上述分布的变化趋势，对分布异常区间的给出报警。能测试桩的主要部分全部埋在地下、防水设计、运行稳定、安全可靠；
2、智能测试桩能够测量埋地管网相对于参比电极的阴极保护电位，支持遥测采集数据和现场直接采集两种方式。
3、监测系统通过智能测试桩的内置天线实现阴极保护电位的遥测通讯，可通对蓄电池充电实行连续服役测量；同时备有可更换的干电池供电方式。
4、监测系统能够实时监测埋地管网对参比电极的电压及其分布规律，并能够给出每天、每月、每年以及任意的时间段内上述分布的变化趋势，对分布异常区间的给出报警。
